Panduan Cara Merangkai Kabel CPU Fuel Dispenser Modul Pertamini Digital
Panduan Merangkai Kabel CPU Pertamini - Cara merakit mesin pom pertamini "Cara Aku" kali ini akan membahas tentang cara menyambungkan kebel CPU pertamini, hal ini kami bahas karena banyak para perakit mesin pom pertamini yang baru memulai usaha perakitan mesin pom pertamini dan membeli modul sparefart pom mininya saja artinya tidak membeli barang atau unit mesin jadi, membeli sparefart pertamini untuk kemudian dirakit dan di rangkai kemudian di jual dan di distribusikan di daerahnya masing masing, hal ini sangat epektif jika dibandingkan dengan membeli unti mesin jadi dengan harga yang satu noozle dan menggunakan flow sensor adalah sekitar 13 jutaan, sedangkan jika membeli sparefartnya saja sampai mesin jadi membutuhkan dana sekitar 5-6 juta saja, hal ini menjadi pemilihan usaha yang sangat cerdas jika membeli sparefart dan di rangkai sendiri.
Untuk merakit sebuah unit mesin pertamini, memerlukan beberapa sparefart komponen perlengkapan mesin pom pertamini, diantaranya CPU komputer pertamini digital, keypad, display, noozle gun, selang noozle, swipel noozle, sensor flowsensor atau assy meter, pompa bbm, kesing, dan perlengkapan lain seperti kabel, isolasi, saletave dll, untuk cara merakit mesin pertamini digital silahkan baca di Cara Merakit Pertamini Digital.
Cara merakit kabel cpu pertamini sebetulnya sangatlah mudah, dan di dalam lempengan CPU telah terdapat petunjuk cara pemasangan dengan tertera keterangan, namun hal ini kadang tidak disertakan keterangan oleh sebagian perakit CPU Fuel dispenser pom bensin mini dengan alasan tertentu dan untuk cara perakitan bisa mengubungi pihak penjual mesin sparefart cpu pertamini, nah untuk beberapa penjual sparefart hususnya CPU pertamini seperti yang kami tahu perakit dan penjual mesin pertamini digital dan manual serta penjual sparefart pertamini www.citrakaryateknik.com , menjual sparefart pertamini, dan untuk cpu pertamini digital telah dilengkapi dengan keterangan cara sehingga sangat mudah merangkainya.
Informasi yang kami sajikan ini adalah informasi tentang produck CPU Citrakaryateknik, namun pada dasarnya perangkaian CPU dari berbagai penjual sama sama menerapkan prinsip yang sama sehingga informasi ini bisa digunakan dan diterapkan oleh berbagai kalangan perakit mesin pertamini yang sedang kebingungan dalam memasangkan kabel komponen cpu pertamini, agar tidak terlalu panjang lebar langsung saja ke Panduan Merangkai Kabel CPU Pertamini.
Pastikan sebelum merangkai komponen kabel CPU pertamini semua soket telah anda ganti sesuai socket yang terdapat di cpu, lihat gambar di bawah

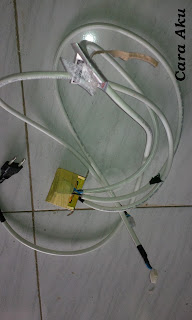

Socket yang terpasang di cpu berwarna putih anda ambil dan masukan , besi socket pada lubang socket plastik putih, jangan lupa sambungkan kabel sesuai kebutuhan, jika socket tiga berarti anda pasang 3 kabel dan jika 2 ya anda pasang 2 kabel, lihat gambar socket besi yang harus dimasukan ke socket plastik putih, ambil satu atau sesaui kebutuhan.
Setelah semua socket terpasang, seperti di Flowsensor selanjutnya ke cara merangkainya, lihat gambar di bawah dan sudah terdapat keterangan cara memasangnya, bagian di bawah adalah gambar sesuai CPU yang ada.

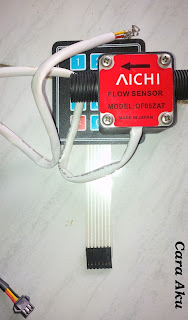

Memasang flowsensor adalah ke bagian yang terdapat tulisan plow/assy meter dengan susunan kabel warna kuning disimpan di bagian tengah dan hitam disamping kiri merah disamping kanan, untuk kabel flowsensor yang tiga dengan warna merah kuning hitam, sedangkan untuk kabel yang 4 biasanya terdapat warna merah, kuning, biru, hitam maka anda gunakan kabel yang merah, biru, hitam dengan susunan sama seperti diatas hanya saja biru ditengah dan kuning biarkan saja jangan di pakai, lihat gambar di bawah.

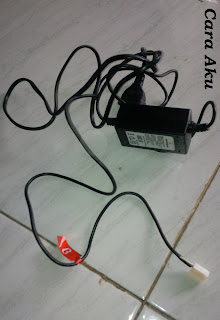

Setelah terpasang maka sambungkan adaftor atau power suplai di bagian samping, lihat gambar keterangan rangkaian di atas, jika socket ujung adaptor bulat maka anda ganti dengan socket yang tersedia di CPU, lihat gambar di atas yang tadi di jelaskan, setelah itu sambungkan jika arus DC ke keterangan di CPU yang ada tulisan DC, perhatikan pula positif dan negatifnya jangan sampai tertukar, ada keterangan di CPU.
Setelah selesai maka sambungkan keypad ke socket keypad, pasti tidak akan salah jika menyambungkan ini mengingat terdapat keterangan di lempengan cpu juga socketnya beda dari yang lain.
Pasang juga arus AC ke listrik langsung jika menggunakan adaftor seperti charger HP dengan arus DC, dan jika menggunakan adaftor kotak maka sambungkan satu ke DC dan satu ke AC.
Pasang juga kabel tipis untuk menyambungkan antara CPU dengan display, jika socket tidak terdapat tanda maka pastikan bagian kabel warna merah berada di samping kanan cpu dan jika terdapat tanda di socket ya tinggal sambungkan saja, karena jika tidak pas maka socket tidak akan masuk dan jika pas maka akan sangat mudah memasukan socketnya.
Selanjutnya anda sambungkan adaftor ke listrik dan coba tes apakah rangkaian CPU pertamini anda berhasil atau tidak, coba tekan pura pura anda melayani pembelian BBM dengan jumlah Rp. 5000 dan tiup plowsensor sesuai arah panah yang terdapat di CPU, maka jika rangkaian anda berhasil maka display dan cpu serta pompa akan beekerja, display akan menghitung sampai angka Rp. 5000, pompa akan berputar dan display kecil akan menunjukan informasi sama dengan informasi di display, dan jika demikian selamat anda telah berhasil merangkainya selanjutnya tinggal pasang selang dan sebagainya, dan setting kalibrasi, panduan setting baca di Cara Setting Digital CPU Pom Pertamini
Demikian informasi tentang Panduan Cara Merangkai Kabel CPU Fuel Dispenser Modul Pertamini Digital dengan mudah karena sebetulnya mudah bagi yang sudah melakukan perakitan sekali saja, namun akan terasa sulit jika pertama kali merakit, semoga bermanfaat dan memudahkan anda dalam merangkai sebuah mesin pom pertamini digital, setelah proses perkitan selesai maka langkah ahir adalah ke proses penjualan unit mesin pom pertamini digital dan manual.
